Thiết kế Mạch PCB Hệ thống IoT (ESP32 / ESP8266) trên Altium Designer

Bộ sưu tập thiết kế bo mạch in (PCB) chuyên dụng cho các hệ thống IoT: máy chấm công điểm danh vân tay, điều khiển động cơ đa kênh, tích hợp Ethernet W5500 và màn hình TFT trên Altium Designer.

Altium DesignerESP32ESP8266PCB DesignW5500 EthernetTFT LCDFingerprint SensorMotor DriverHardware R&D

Thiết kế Mạch PCB Hệ thống IoT (ESP32 / ESP8266) trên Altium Designer

Tổng Quan Dự Án

Dự án tổng hợp các mẫu thiết kế bo mạch in (PCB) chuyên dụng được nghiên cứu và thiết kế bởi TAE Hà Tĩnh trên phần mềm Altium Designer, phục vụ các hệ sinh thái IoT công nghiệp và dân dụng. Các thiết kế tập trung vào tính ổn định cao khi chạy liên tục 24/7, tối ưu hóa đường mạch (trace routing), phân tầng nguồn và mass (ground plane), khử nhiễu điện từ (EMI) và chống xung đột tín hiệu cao tần. Các bo mạch tiêu biểu trong bộ sưu tập: - Bo mạch IoT Edge / Máy chấm công - Điểm danh vân tay: Sử dụng vi điều khiển ESP8266 (ESP-12F), tích hợp cổng mạng Ethernet có dây (W5500 / RJ45 MagJack), màn hình màu TFT 2.4 inch SPI, khe cắm thẻ nhớ MicroSD lưu trữ nhật ký offline và cổng kết nối cảm biến vân tay quang học/điện dung. - Bo mạch Điều khiển Động cơ & Cơ cấu chấp hành thông minh: Sử dụng ESP32-WROOM-32 Dual-Core, tích hợp 4 kênh driver công suất H-Bridge (MD1 - MD4), giao tiếp LCD I2C, cổng UART nạp/debug và khối nguồn hạ áp DC-DC Buck Mini 360 bảo vệ ngược cực.

Vấn Đề Kỹ Thuật Cần Giải Quyết

Khắc phục triệt để nhược điểm của việc đấu nối dây rời rạc (breadboard/dupont) dễ lỏng lẻo, chập cháy và nhiễm nhiễu trong các sản phẩm prototype; chuẩn hóa phần cứng theo tiêu chuẩn công nghiệp; tối ưu kích thước, đảm bảo độ thẩm mỹ và sẵn sàng cho khâu gia công sản xuất hàng loạt (DFM/SMT).

Chức Năng & Đặc Tính Kỹ Thuật

Thiết kế sơ đồ nguyên lý (Schematic) và layout mạch in 2 lớp chuẩn công nghiệp trên Altium Designer.

Mô hình 3D linh kiện chính xác 100%, hỗ trợ kiểm tra khoảng không gian lắp đặt vỏ hộp cơ khí (3D Clearance Check).

Khối nguồn chuyển đổi DC-DC Buck hiệu suất cao (Mini 360) kết hợp LDO kép AMS1117-3.3V với bộ lọc tụ tantalum/electrolytic chống gợn sóng.

Tích hợp kết nối mạng kép: WiFi không dây 2.4GHz và mạng có dây Ethernet LAN (W5500 / RJ45 MagJack).

Giao tiếp ngoại vi phong phú: Cảm biến vân tay (CB_VANTAY), màn hình màu TFT 2.4", thẻ nhớ MicroSD, I2C, UART.

Tích hợp 4 kênh công suất H-Bridge điều khiển động cơ, van điện từ và cơ cấu chấp hành trên cùng một bo mạch.

Cấu Hình Phần Cứng

•Vi điều khiển: ESP32-WROOM-32 Dual-Core & ESP8266 (ESP-12F)
•Phần mềm CAD: Altium Designer (Schematic, 2D Layout & 3D Modeling)
•Khối nguồn: DC-DC Buck Converter Mini 360 (7-24V input) & Dual LDO AMS1117
•Mạng có dây: Ethernet Controller SPI W5500 / Cổng mạng RJ45 LAN
•Hiển thị: Module màn hình màu 2.4 inch TFT LCD SPI
•Lưu trữ: Onboard MicroSD Card Slot (SPI)
•Cảm biến: Đầu đọc vân tay quang học / điện dung (UART JST XH)
•Công suất: 4x Module driver động cơ H-Bridge (MD1 - MD4)
•Giao tiếp & Nạp: Cổng USB UART (CH340/CP2102) kèm nút Boot & Reset

Phần Mềm & Thuật Toán

•Phần mềm thiết kế: Altium Designer (DRC Rule Check chuẩn JLCPCB / PCBWay)
•Firmware tương thích: Arduino Core, ESP-IDF, FreeRTOS
•Giao thức mạng: MQTT, HTTP REST, WebSockets, Modbus RTU
•Giao diện người dùng: Web Dashboard giám sát và điều khiển từ xa

Khả Năng Ứng Dụng Thực Tiễn

Máy chấm công, điểm danh học sinh và kiểm soát khóa cửa vân tay thông minh

Thiết bị gateway điều khiển cơ cấu chấp hành trong nông nghiệp và nhà máy

Bo mạch điều khiển xe tự hành mini, robot di động 4 bánh hoặc cánh tay máy

Chuẩn hóa thiết bị IoT mẫu để sản xuất hàng loạt theo đơn đặt hàng

Thư Viện Ảnh Thực Tế & Thiết Kế (5 ảnh)

Bấm vào từng ảnh để phóng to và xem tài liệu chi tiết.

Mô hình 3D hoàn chỉnh bo mạch máy chấm công vân tay IoT qua ESP8266 & Ethernet RJ45

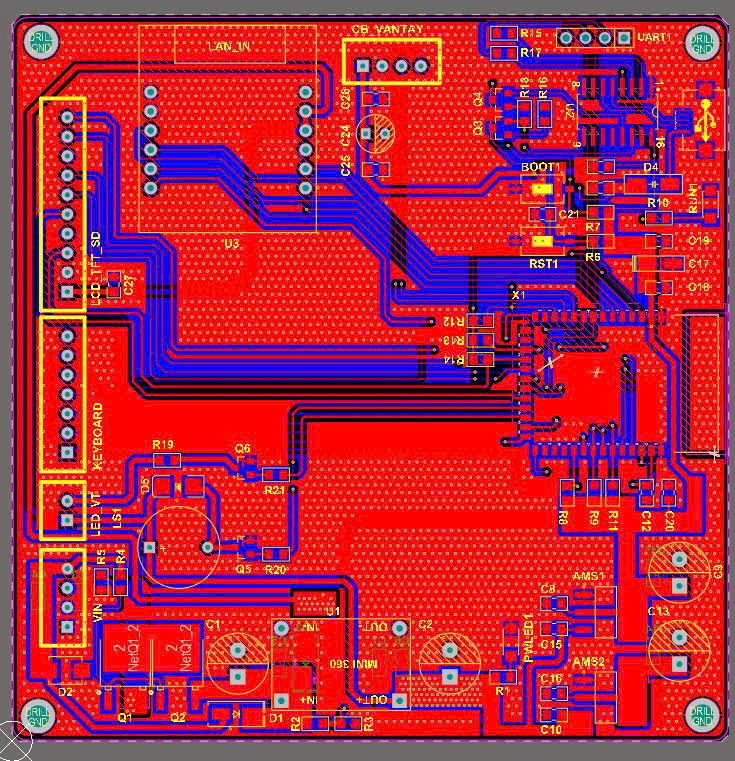

Bản vẽ Layout 2D phân tầng đường mạch (Top/Bottom Layer) và phủ đồng GND trên Altium Designer

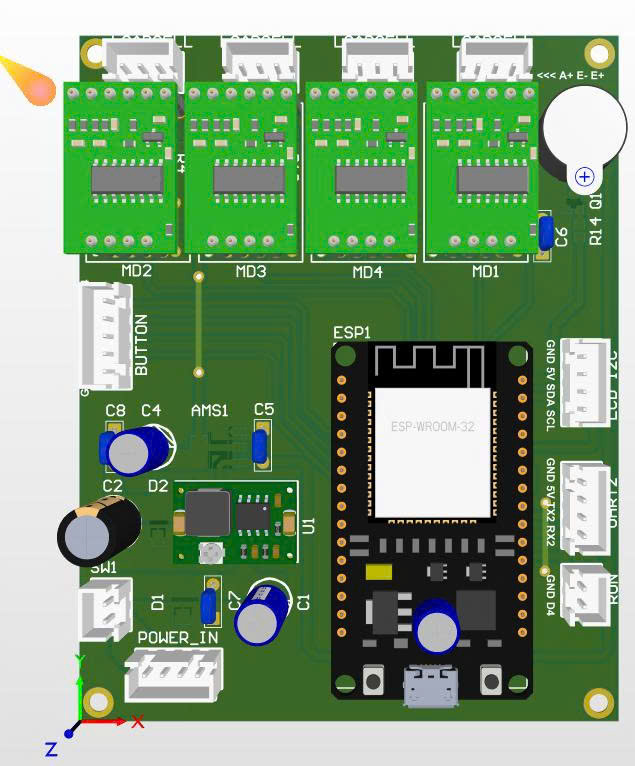

Mô hình 3D bo mạch điều khiển 4 kênh động cơ cơ cấu chấp hành thông minh với ESP32

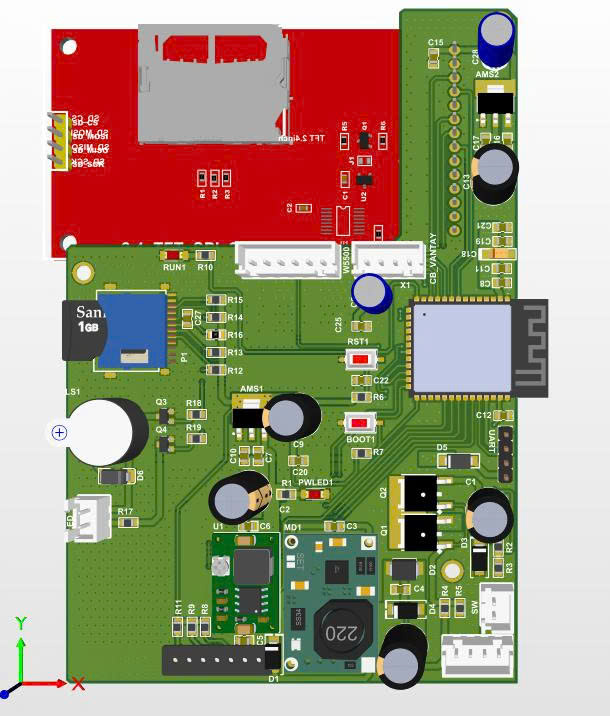

Mô hình 3D bo mạch IoT Edge tích hợp màn hình màu TFT 2.4 inch, W5500 LAN và thẻ nhớ MicroSD

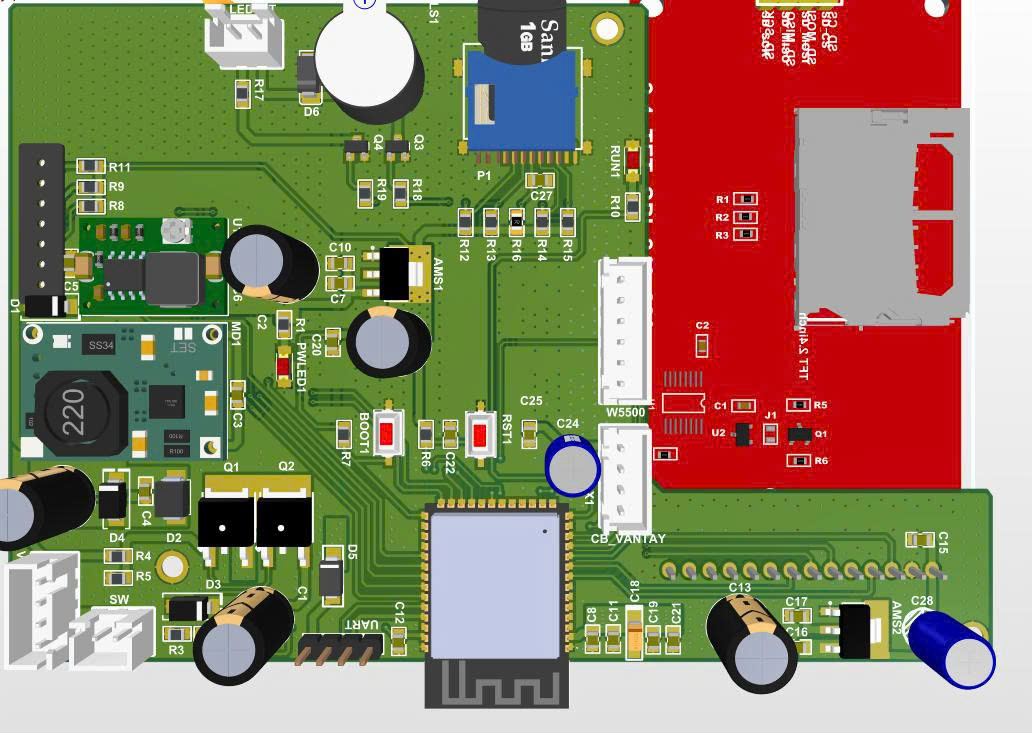

Góc nhìn chi tiết khối nguồn DC-DC Buck Mini 360, LDO kép và đường mạch tín hiệu cao tần

Thông Tin Kỹ Thuật

Lĩnh vực:Thiết kế Mạch PCB & Phần cứng

Trạng thái: Đã chế tạo nguyên mẫu thật

Đơn vị R&D:TAE Hà Tĩnh

Địa điểm:Hà Tĩnh, Việt Nam
