Hệ thống Đảm bảo An toàn & Giám sát Sạc Xe Điện Thông minh
Giải pháp giám sát nhiệt độ cell, dòng sạc, rò rỉ khí gas qua LoRa tầm xa và ngắt nguồn bảo vệ chủ động tích hợp Firebase Cloud.
Tổng Quan Dự Án
Vấn Đề Kỹ Thuật Cần Giải Quyết
Khắc phục các nhược điểm của sạc thông thường: không phát hiện được hiện tượng quá nhiệt cục bộ giữa các cell, sạc quá áp sinh khí hydro phồng vỏ, chập cháy khi sạc qua đêm tại hộ gia đình, chung cư mini, bãi gửi xe.
Chức Năng & Đặc Tính Kỹ Thuật
Cấu Hình Phần Cứng
- •ESP32 SoC kết hợp module LoRa SX1278 (Ra-02, 433MHz)
- •Mạch PCB 2 lớp thiết kế chuyên dụng tích hợp nguồn AC-DC và Relay công suất
- •Mạch quản lý cell pin chuyên dụng (BMS 16S / Cảm biến áp)
- •Cảm biến nhiệt độ đa điểm NTC/DS18B20 chống nước
- •Cảm biến khí gas / khói cháy MQ-2
- •Cảm biến dòng sạc xoay chiều ACS712 / INA219
- •Màn hình LCD hiển thị trạng thái tại trạm sạc
Phần Mềm & Thuật Toán
- •Firmware ESP32 thuật toán quét dữ liệu và cảnh báo đa cấp
- •Giao thức đóng gói gói tin truyền thông LoRa P2P độ trễ thấp
- •Đồng bộ dữ liệu thời gian thực với Firebase Realtime Database
- •Web Dashboard cấu hình ngưỡng ngắt và quản lý danh sách Node xe
Khả Năng Ứng Dụng Thực Tiễn
Thư Viện Ảnh Thực Tế & Thiết Kế (8 ảnh)
Bấm vào từng ảnh để phóng to và xem tài liệu chi tiết.
Bản vẽ 3D thiết kế mạch PCB trạm sạc Master tích hợp LoRa & ESP32

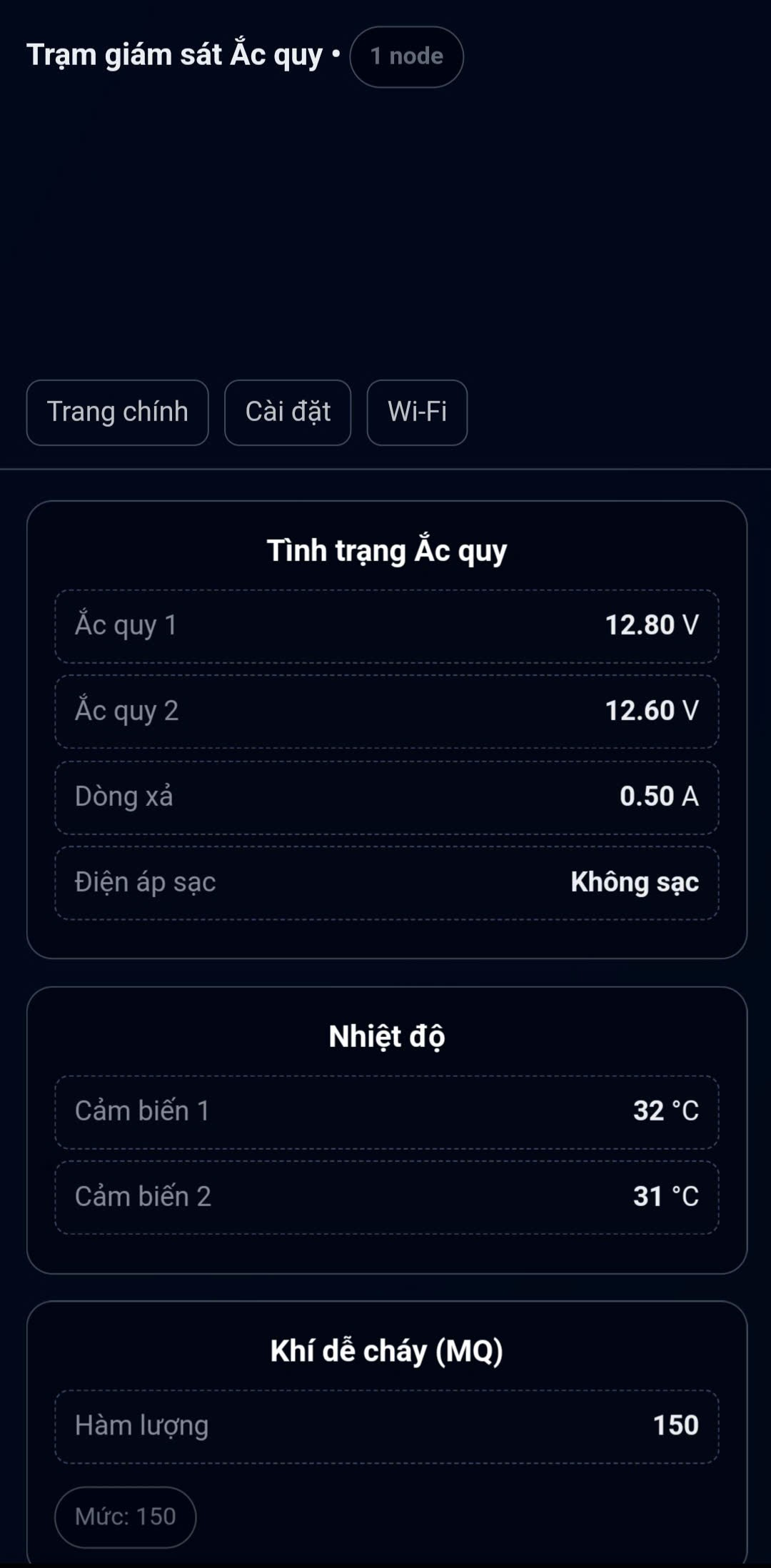

Giao diện web giám sát tình trạng ắc quy và nhiệt độ thực tế

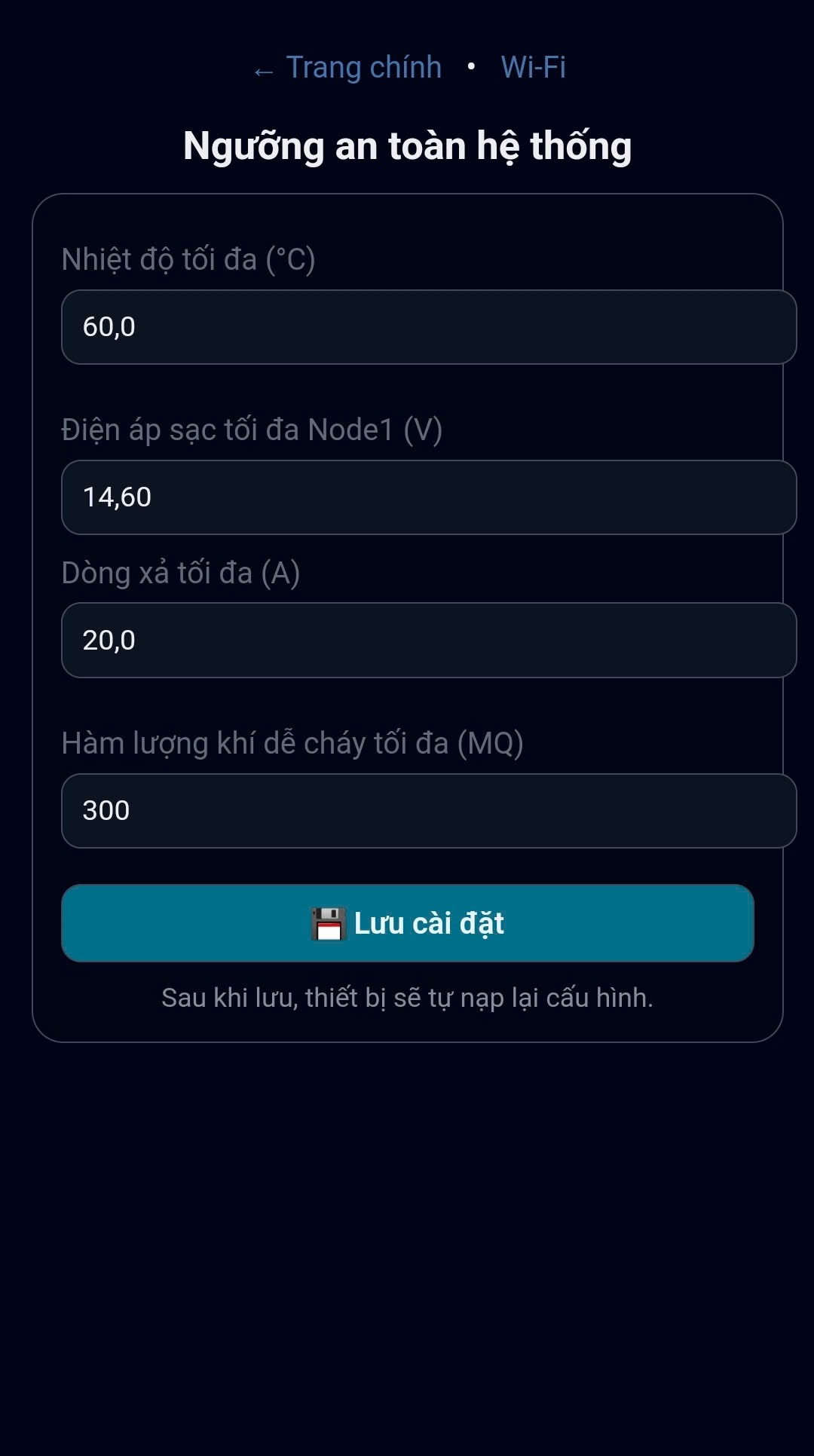

Giao diện cài đặt ngưỡng an toàn: nhiệt độ, điện áp, dòng xả và khí MQ

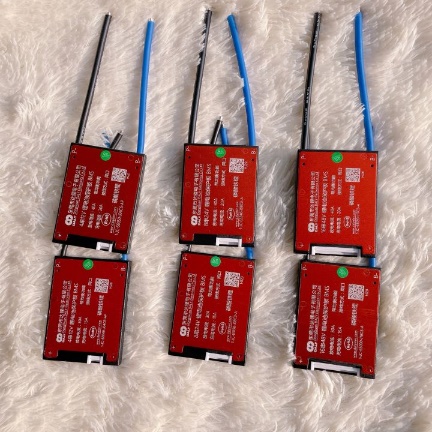

Mạch bảo vệ và cân bằng cell pin 16S tích hợp thử nghiệm

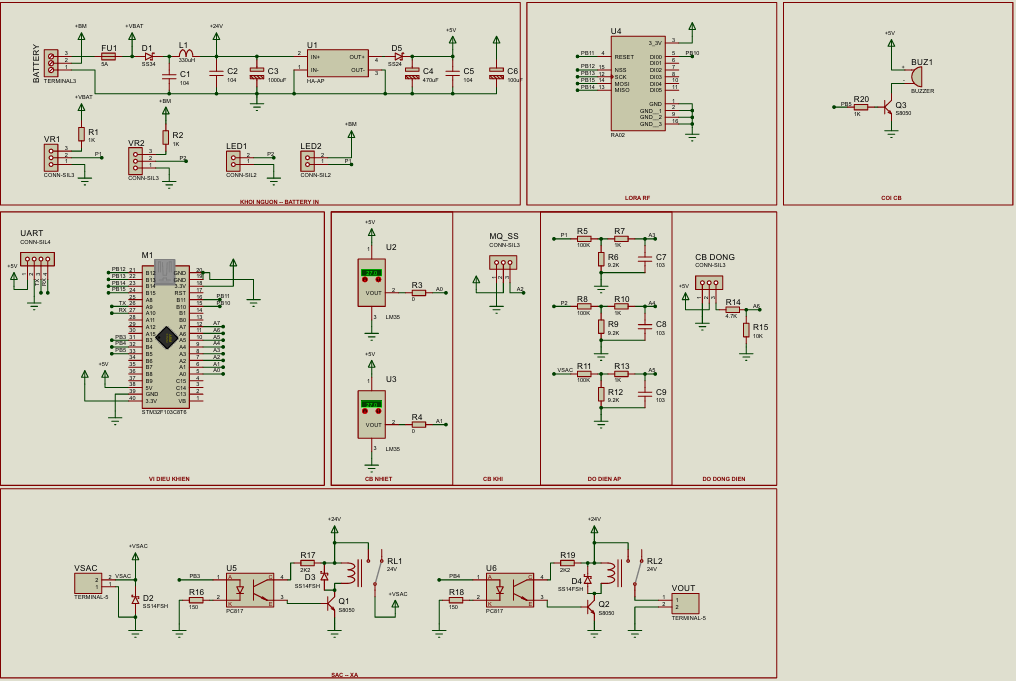

Sơ đồ nguyên lý Node cảm biến gắn trực tiếp trên phương tiện

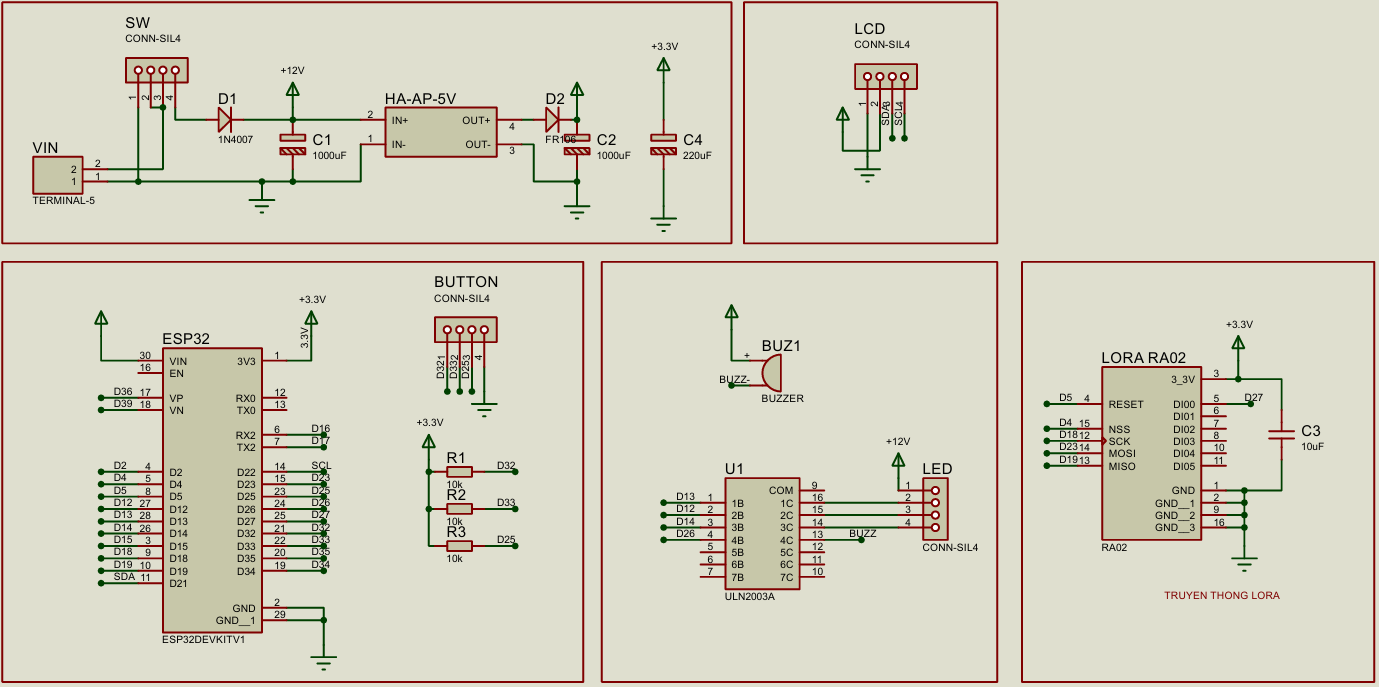

Sơ đồ nguyên lý trạm sạc Master điều khiển rơ-le công suất

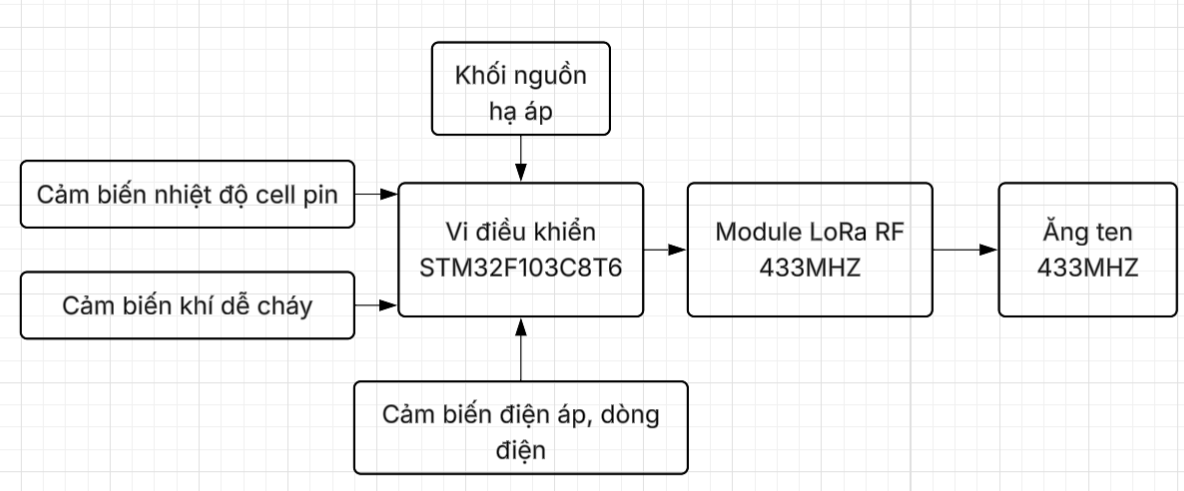

Sơ đồ khối kiến trúc phần cứng Node cảm biến

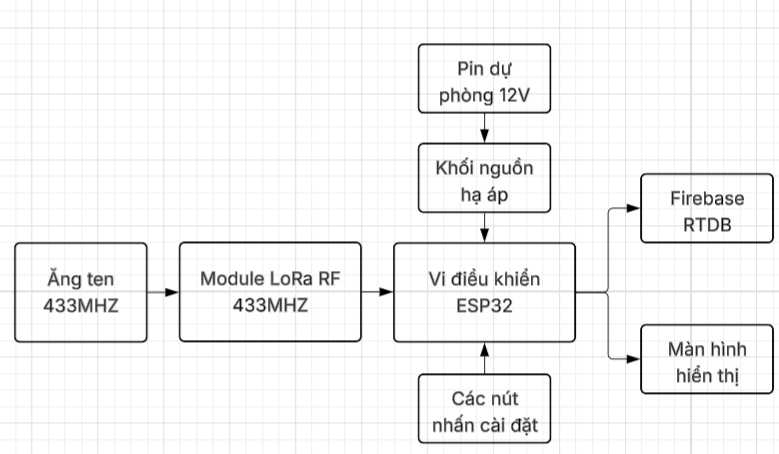

Sơ đồ khối trạm sạc Master kết nối Firebase Cloud
Thông Tin Kỹ Thuật
